TA 152

Die Sonderausrüstung der H-Baureihen

Technik

Im März 1945 waren noch folgende Konstruktionsarbeiten an der Ta 152 H auf dem Reißbrett oder in Planung:

  • Ausrüstung der Jagdflugzeuge mit Revi EZ 42, Serie geplant: März 45
  • Ausrüstung der Ta 152 (H) mit Gerät X 4
  • Einbau des sogenannten Mansfeld-Federbeines für das Hauptfahrwerk
  • Leistungsverbesserung durch den Einbau einer zellenfesten Verkleidung für das Triebwerk
  • Erhöhte Panzerung für den sogenannten 0° Beschuss
  • Verwendung der Silikathaube (Druckkabine)
  • Einbau der Fügelbehälter in der Serie seit Januar 1945
  • Einbau des Jumo 222 für die Ta 152 (H), Serie ab Mai 1945
  • Einbau der Druckkabine für die Ta 152 H-10, Serie ab Mai 1945
  • Verwendung eines Holzleitwerkes für die Ta 152
  • Einbau eines DB 603 L für Ta 152 H
  • MW 50 Sonderkraftstoffanlage in den Flächen der Ta 152 H-1/R21, Serie Mai 1945
  • Rohrblock 108 Einbau in den Flügel
  • SG 500 Einbau in den Flügel
  • Ta 152 C und H mit Stahlflügel

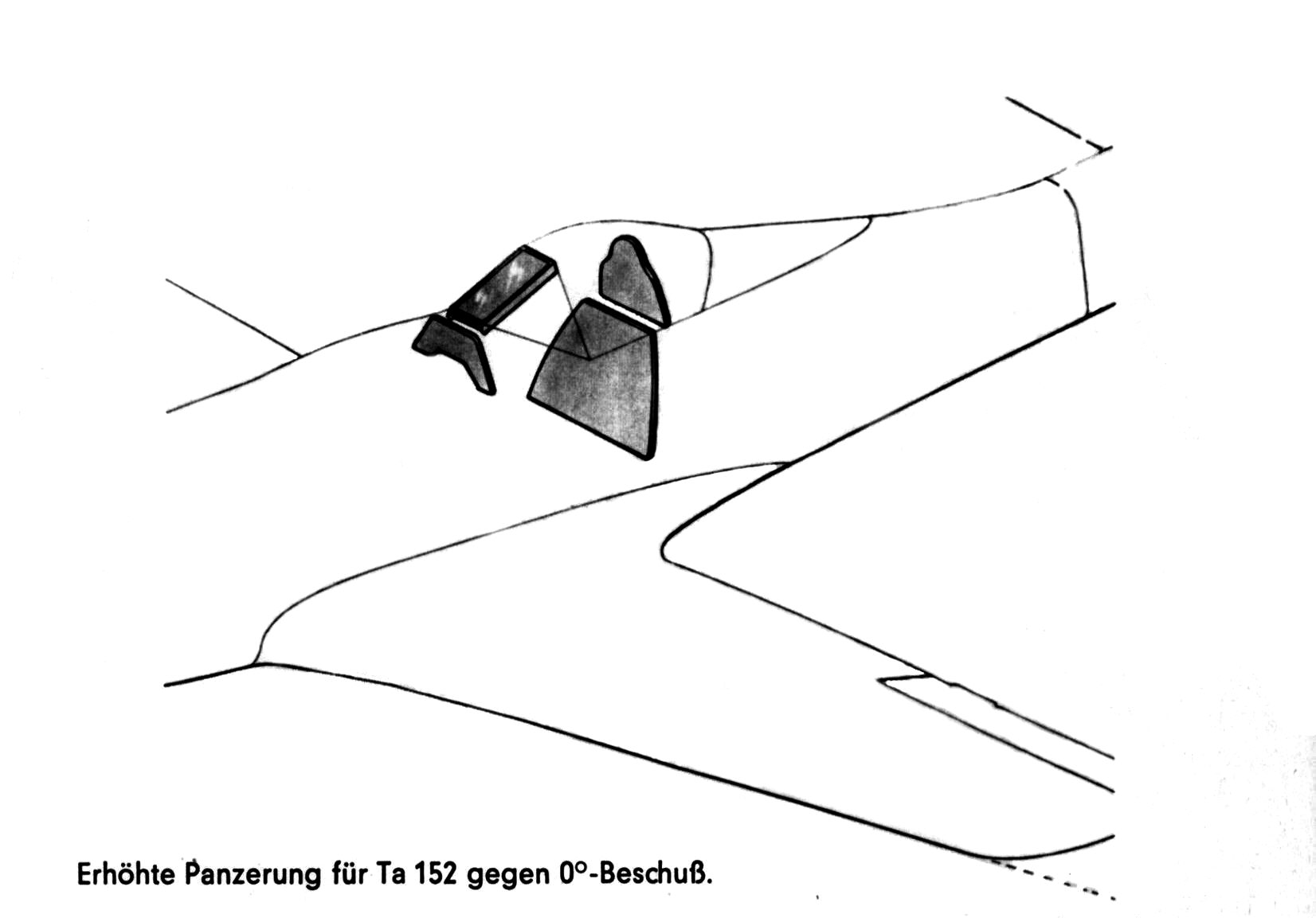

Erhöhte Panzerung für Ta 152 gegen 0° -Beschuss.

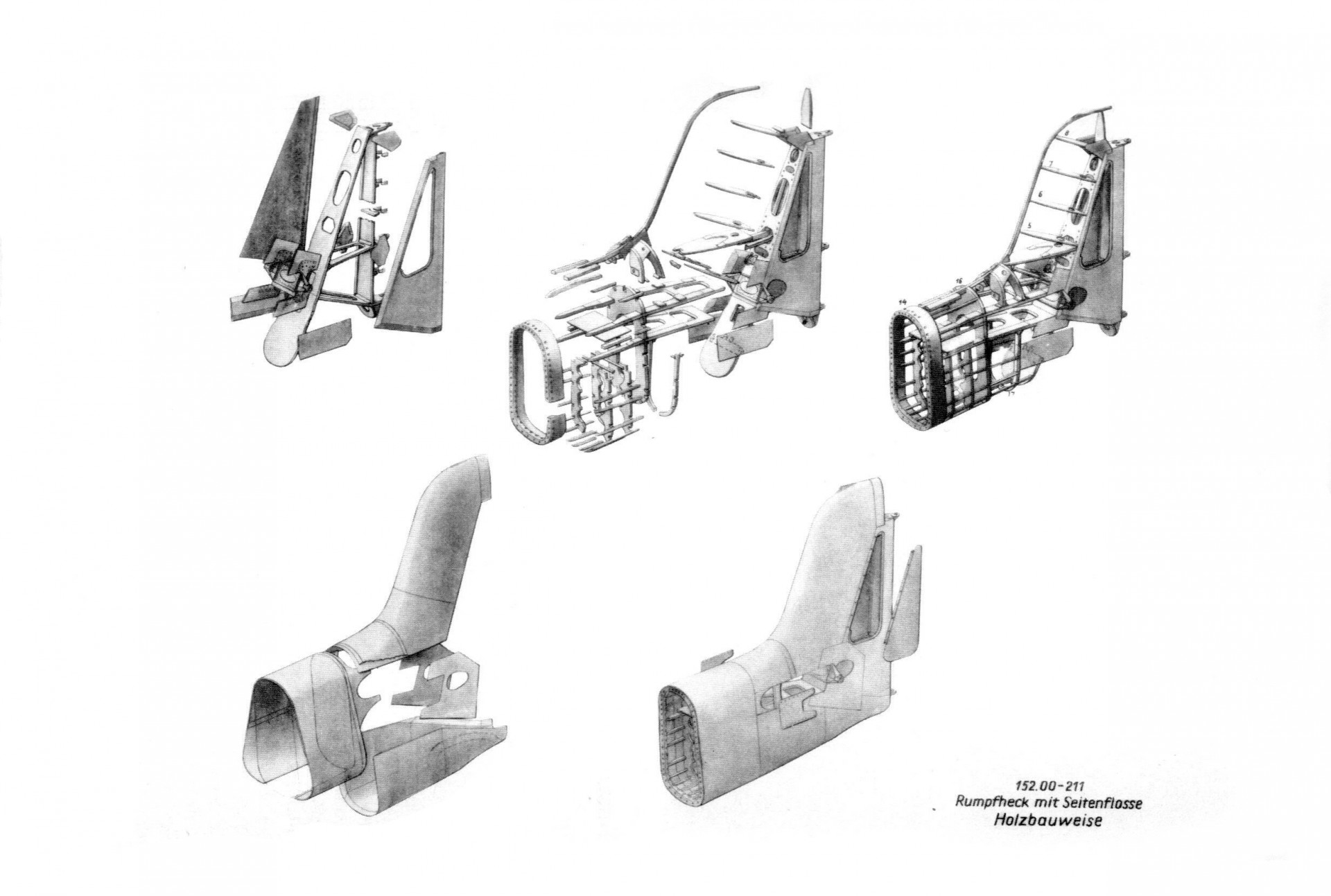

Rumpfheck mit Seitenflosse Holzbauweise

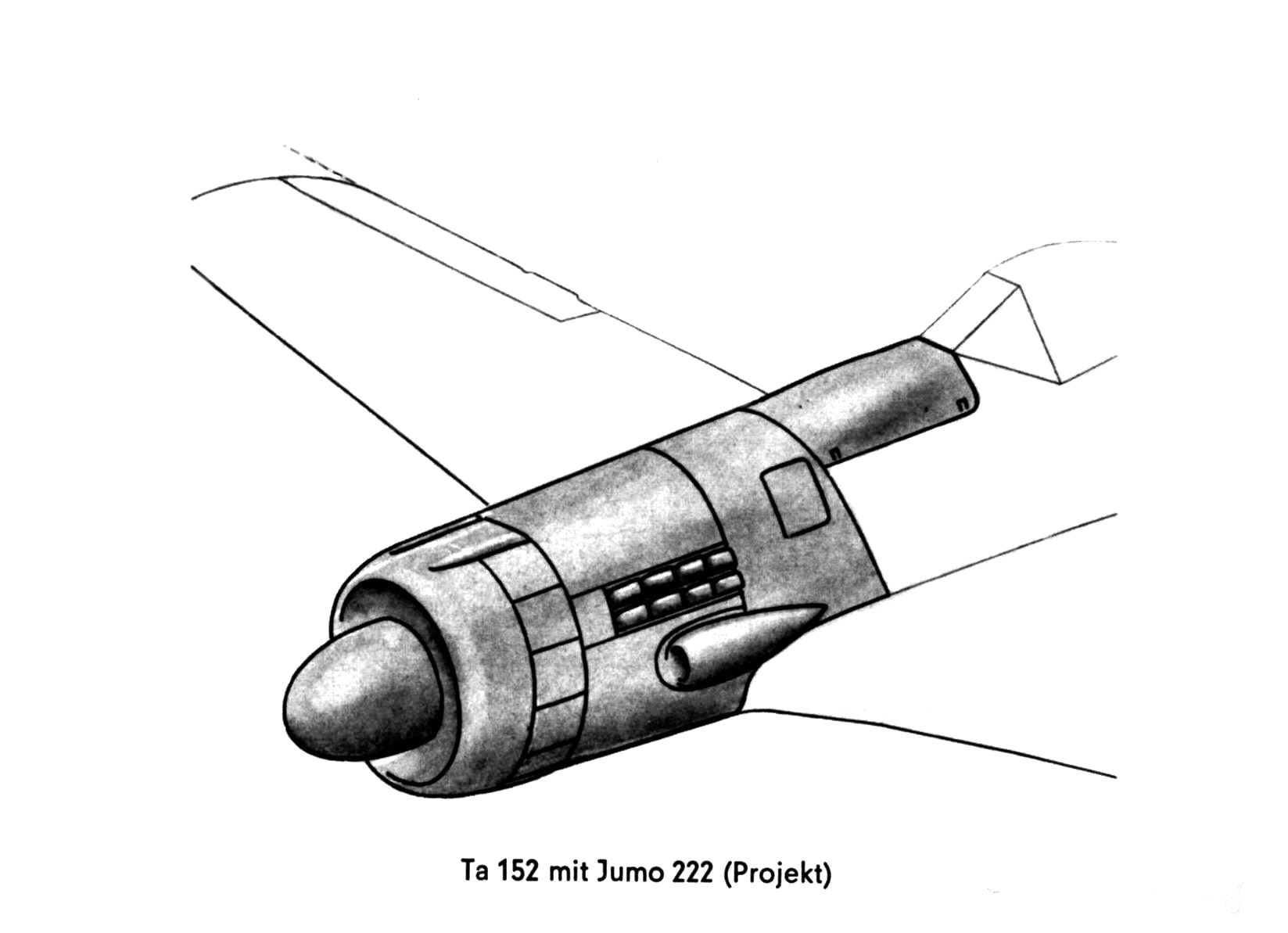

                              152.00-211 Rumpfheck mit Seitenflosse HolzbauweiseTa 152 mit Jumo 222 (Projekt)

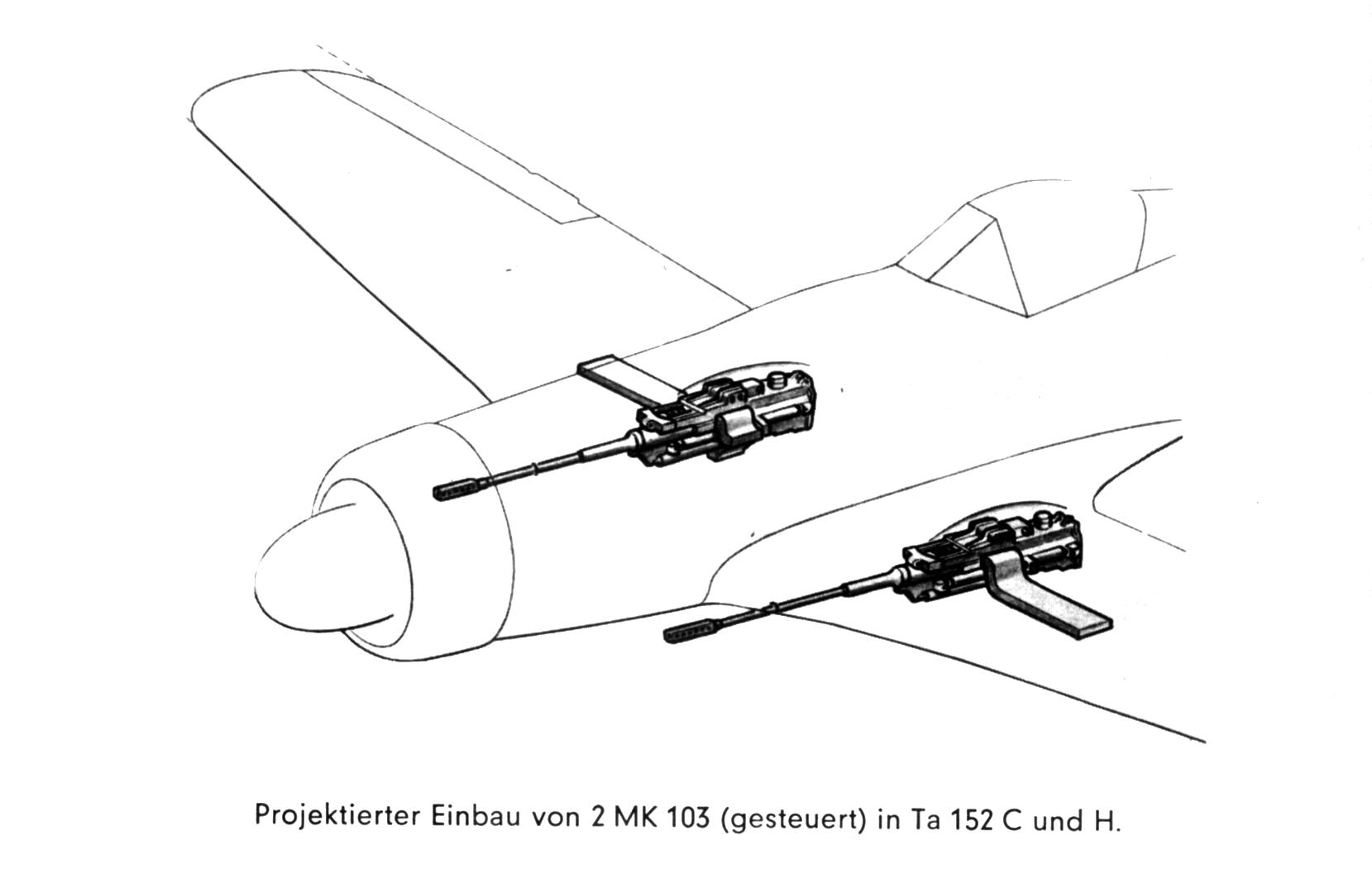

Projektierter Einbau von 2 MK 103 (gesteuert) in Ta 152 C und H.

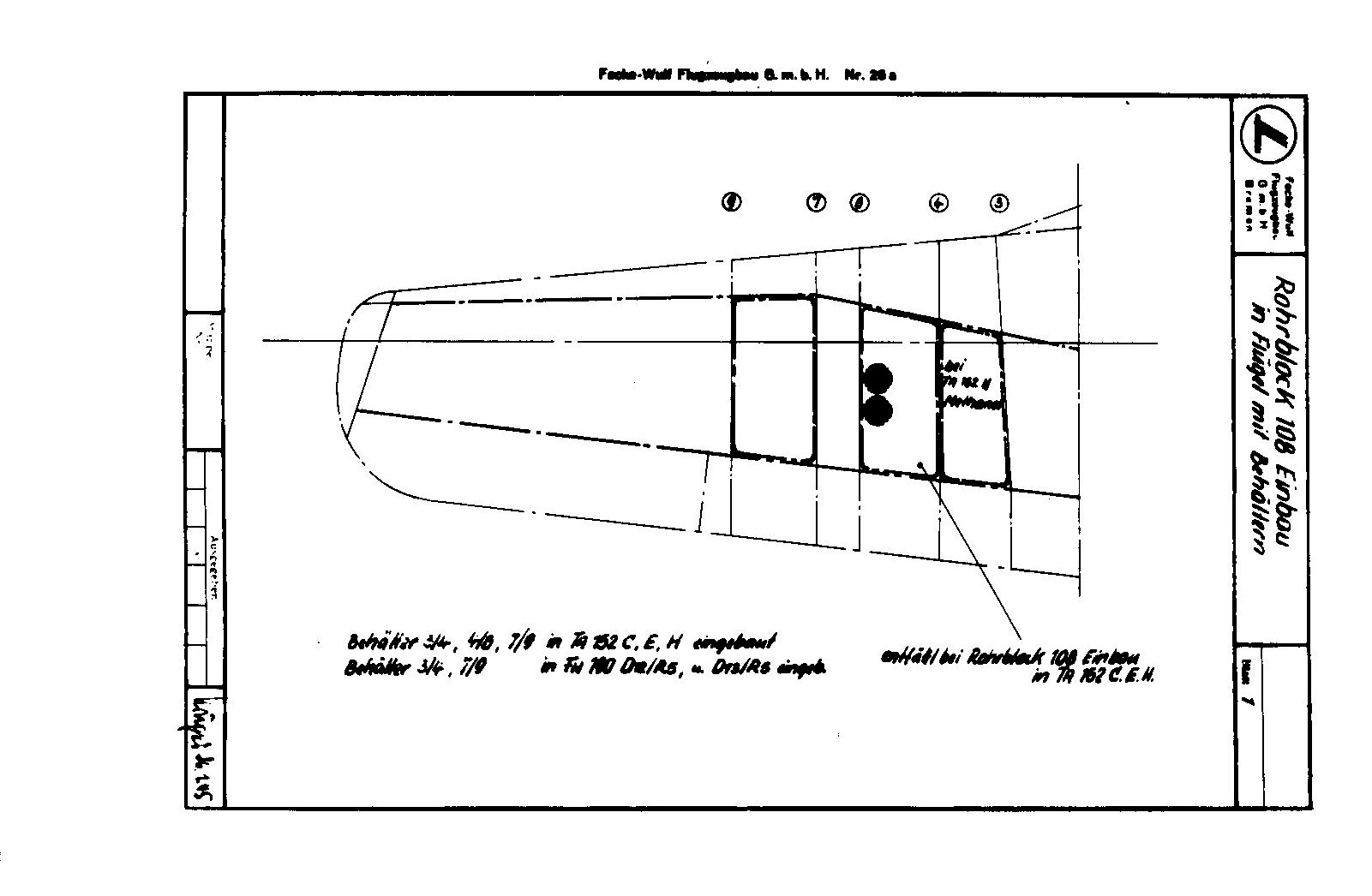

Einbau von 2 Rohrblock 108 in den Fügel Ta 152 C und H.

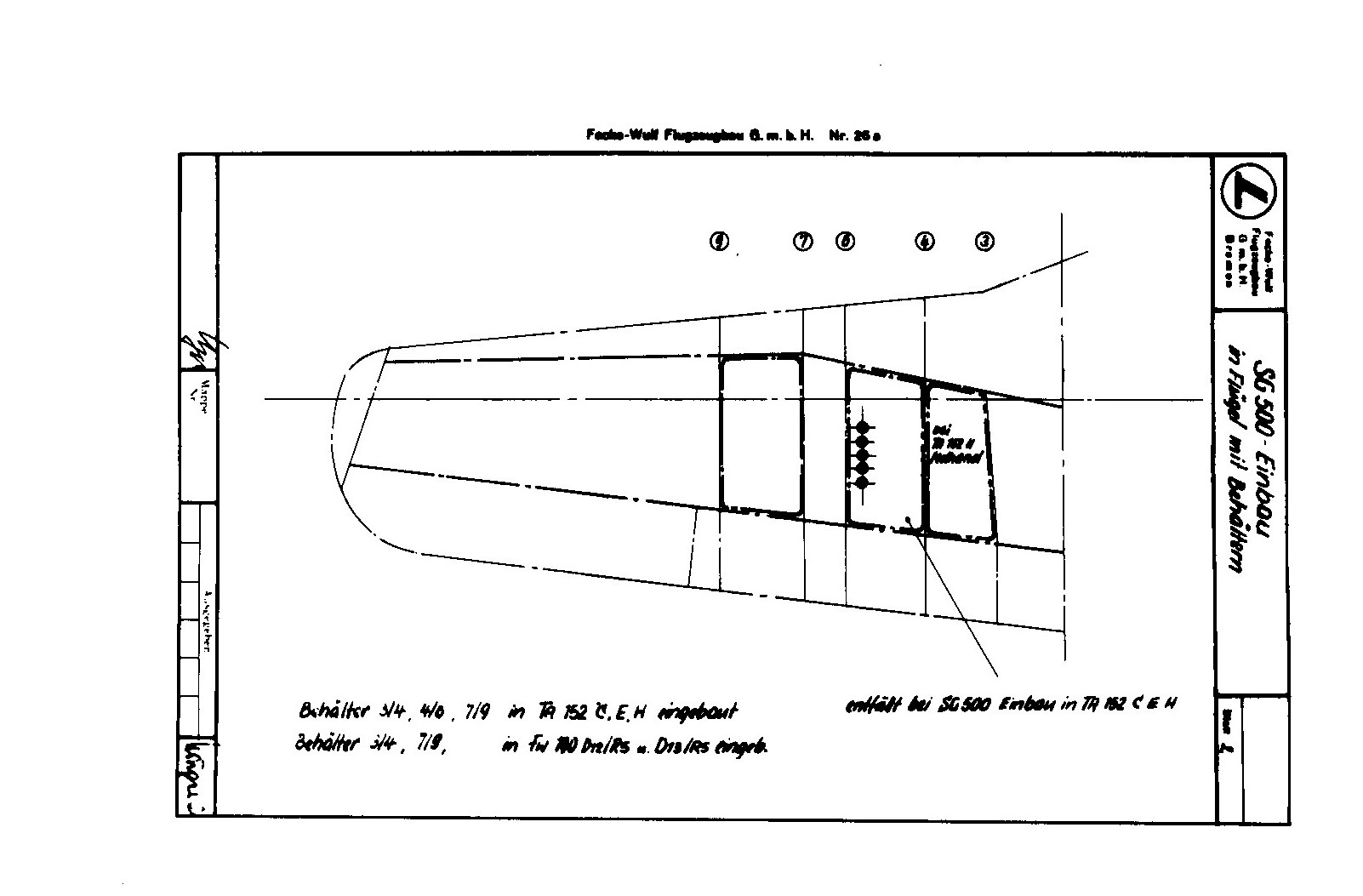

Rohrblock 108 Einbau in Flügel mit BehälternEinbau von 5 SG 500 in Ta 152 C und H Flügel (Projekt)

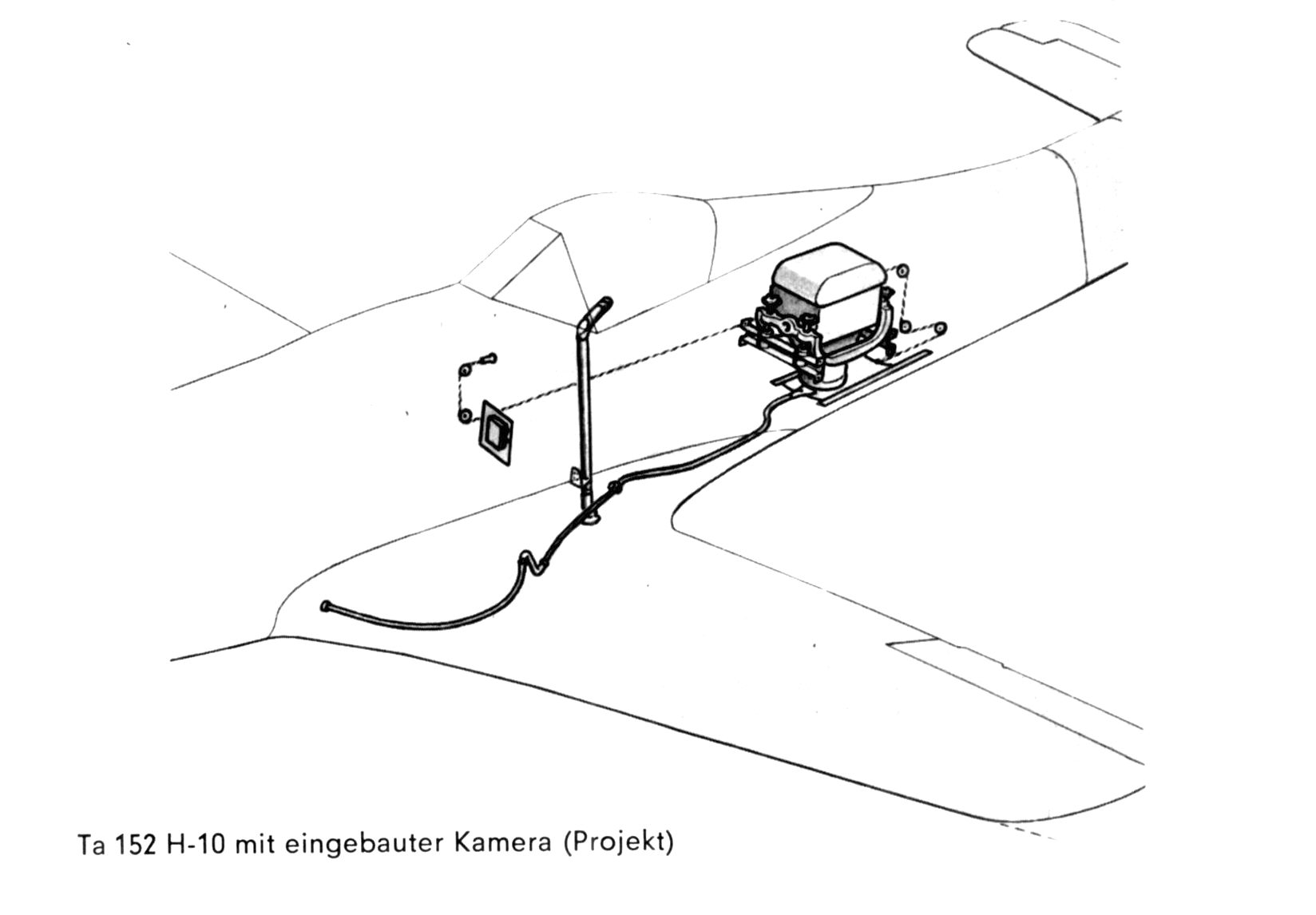

SG 500 Einbau im Flügel mit Behälter Ta 152 H-10 mit eingebauter Kamera (Projekt)

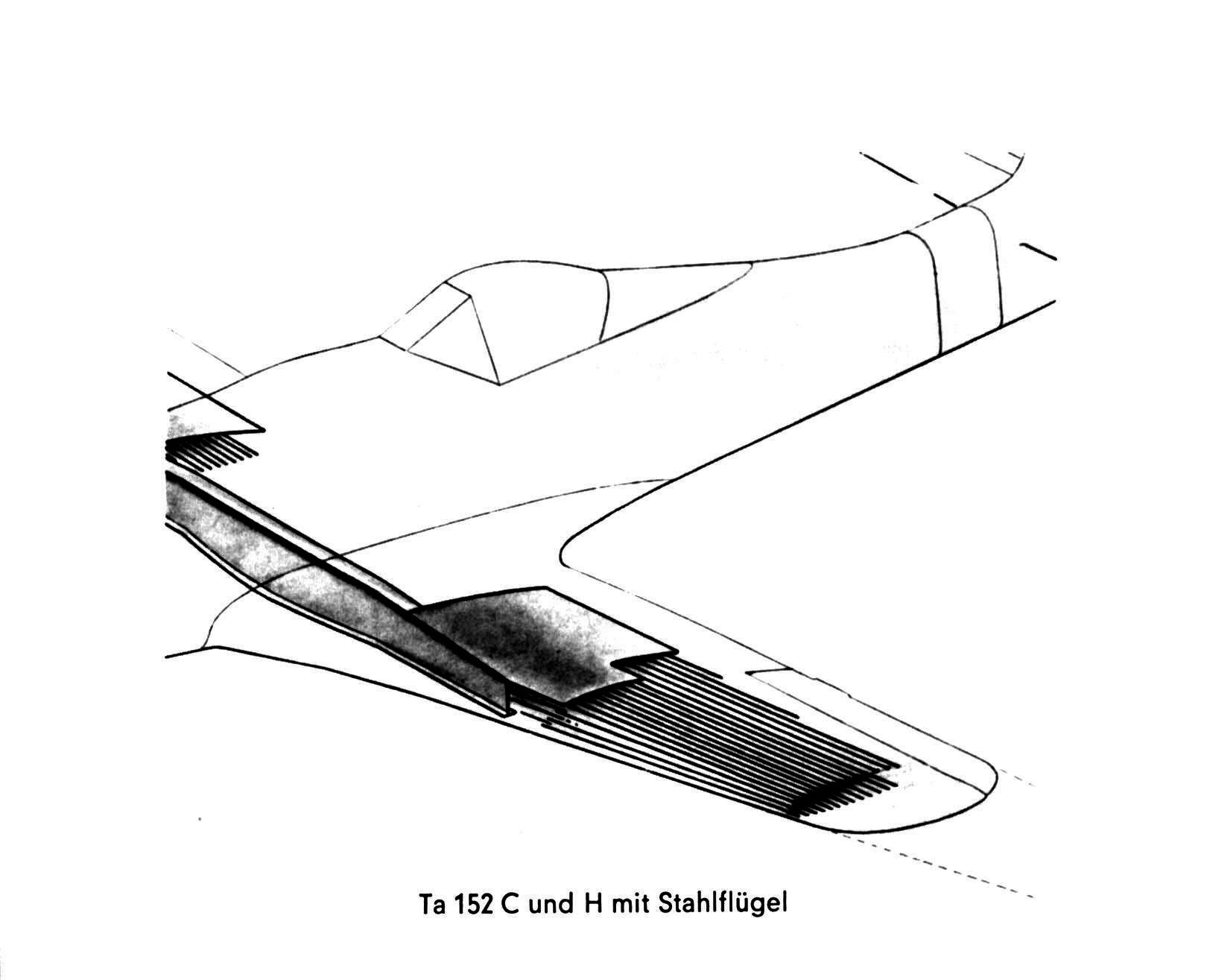

Ta 152 C und H mit StahlfügelQuelle: Werkszeichnungen, Luftfahrt International
